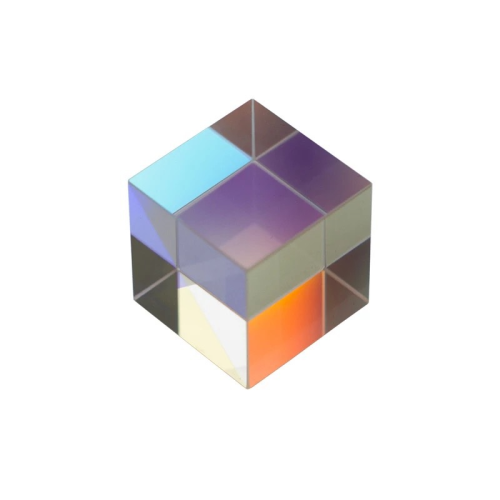

منشور شیشه ای نوعی منشور ساخته شده از مواد شفاف مانند شیشه نوری با دو سطح شکسته و یک سطح زیرین است. عمدتاً برای کنترل مسیر نوری، تنظیم جهت تصویربرداری یا دستیابی به عملکردهای خاص مانند تقسیم قطبی یا تصحیح تصویر استفاده می شود. عملکرد نوری را از طریق پوشش چسب و ماشینکاری دقیق تضمین می کند و معمولاً در ابزارهایی مانند میکروسکوپ و تلسکوپ استفاده می شود.
ویژگی های اصلی
طراحی سازه: معمولاً از دو یا چند منشور به هم چسبیده تشکیل شده است و سطح چسبانده شده اغلب با یک فیلم تقسیم کننده پرتو پلاریزه یا یک فیلم بازتابنده پوشانده می شود.

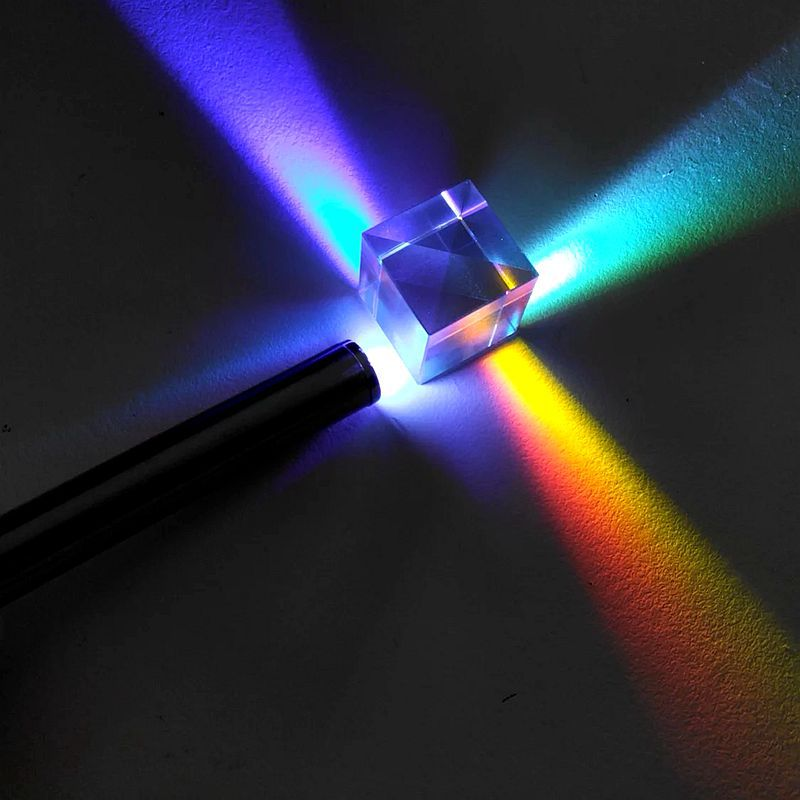

عملکرد نوری: می تواند به چرخش نور، تنظیم جهت تصویر یا تقسیم قطبی (مانند تقسیم نور غیرقطبی به دو پرتو قطبی خطی عمود بر عکس) دست یابد.
الزامات پردازش: فرآیند پیوند باید به شدت دما، رطوبت و تمیزی را کنترل کند تا از ایجاد حباب یا لایه لایه شدن جلوگیری کند و کیفیت تصویر را تضمین کند.
برنامه های کاربردی معمولی
میکروسکوپ: برای سیستمهای مشاهده دوچشمی استفاده میشود و از طریق منشورهای چند لایه به همپوشانی تصویر دوگانه برای بهبود وضوح تصویر دست مییابد.
تلسکوپ: مانند پریسکوپ، جهت مسیر نور را با چسباندن منشورهای زاویه قائم به هم تغییر می دهد.
تقسیم قطبی: جداسازی یا ترکیب نور پلاریزه در ابزارهای نوری برای تجزیه و تحلیل طیفی یا سیستم های تصویربرداری.
مواد و فرآیندها
مواد: معمولاً از مواد شفاف استفاده می شود مانند شیشه و کریستال، با یک فیلم پلاریزه یا بازتابنده پوشش داده شده بر روی سطح پیوند.
فرآیند: باید در محیطی عاری از گرد و غبار انجام شود. قبل از اتصال، سطح منشور باید تمیز شود و پس از اتصال، مسیر نوری باید اصلاح شود تا از کج نشدن تصویربرداری اطمینان حاصل شود.
موارد احتیاط
تعمیر و نگهداری: از پاک کردن سطح پوشش داده شده با گاز خودداری کنید و از دمنده لاستیکی یا قلم موی نرم برای تمیز کردن استفاده کنید. هنگام گرم کردن، دما باید کنترل شود تا از مرطوب شدن یا ریزش لایه فیلم جلوگیری شود.
نگهداری: پس از پوشش، لازم است در اسرع وقت چسبانده شود. ذخیره سازی طولانی مدت می تواند به راحتی باعث مرطوب یا آلوده شدن لایه فیلم شود که بر کیفیت اتصال تأثیر می گذارد.
