نام تجاری: اسب
Origin: چین
دوره ضمانت: 3 سال
مجوز: CSA, pcoc, رسیدن, IECEE, scoc
سفارشی سازی پشتیبانی: نصب شده, ODM
مکان مبداء: چین
استفاده کنید: نوری
| فروش واحد | : | Piece/Pieces |
| نوع بسته بندی | : | جعبه های پلاستیکی |
The file is encrypted. Please fill in the following information to continue accessing it
شرکت نوری اسب ، با مسئولیت محدود انواع پرتوهای مناسب برای استفاده در نوری دقیق را تولید می کند.

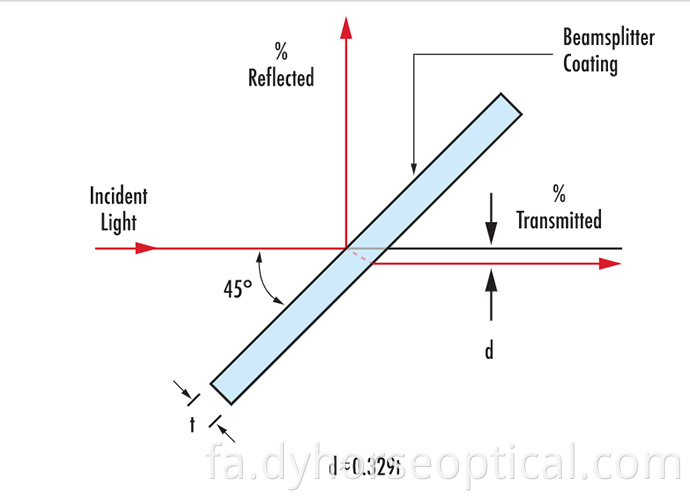

صفحات پرتو
شکاف پرتو صفحه از پنجره نازک تشکیل شده است. هنگام استفاده از آن ، دو پرتوی جزئی مسیرهای نوری مختلف را طی می کنند. و مسیرهای نوری در مورد ضخامت صفحات و زاویه حادثه تصمیم گرفته می شود. صفحات Beamsplitter را می توان با لیزرهای با انرژی بالا استفاده کرد. هنگام استفاده از صفحات Beamsplitter ، باید در نظر داشته باشید که این دو پرتو جزئی مسیرهای نوری مختلف را طی می کنند. مسیرهای نوری به زاویه حادثه و ضخامت صفحات بستگی دارد.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
THICKNESS |
+0.1, -0.1mm |
|
PARALLELISM |
< 3 arc minutes |
|
CLEAR APERTURE |
>90% |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
T/R |
T=(Ts+Tp)/2, R=(Rs+Rp)/2 |
|
BEVEL |
< 0.2 mm x 45° |
|
COATING |
Beamsplitter coating on one surface and AR coating on the other |
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
FLATNESS |
Per 25.4mm λ/4 @ 632.8nm |
|
CLEAR APERTURE |
>90% |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
BEAM DEVIATION |
<3 arc minutes |
|
T/R |
T=(Ts+Tp)/2, R=(Rs+Rp)/2 ±5% @ λ |
|
COATING |
BS coating on hypotenuse surface, and with AR coating on outside surfaces |

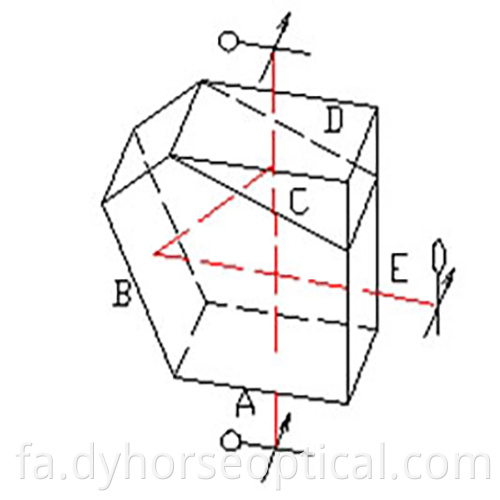

منشور پنتا پرتقال از منشور پنتا و گوه تشکیل شده است. می توان از آن به عنوان یک تقسیم کننده پرتو استفاده کرد ، اغلب در نقشه برداری سطح لوله کشی ، تراز ، یافتن دامنه و ابزار نوری استفاده می شود.
|
|
|
|
|
+0.1, -0.1mm |
|
ANGLE DEVIATION |
+/-10" |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE QUALITY |
60/40 scratch and dig |
|
COATING |
With AR coating on outside surfaces Beam splitter coating on cementing surface Silver coating plus black paint on reflective surfaces |
مکعب های پرتقال قطبی ، پرتوهای قطبی به طور تصادفی را به دو مؤلفه متعامد ، خطی قطبی تقسیم می کنند: نور قطبی S در زاویه 90 درجه منعکس می شود در حالی که نور قطبی P منتقل می شود. هر پرتوی از یک جفت منشور با زاویه راست تحمل بالا که همراه با یک پوشش دی الکتریک بر روی هیپوتنوژ یکی از منشور است ، تشکیل شده است. برای تولید حداکثر راندمان انتقال ، یک پوشش ضد انعطاف پذیر چند لایه برای هر صورت از پرتودرمانی اعمال شده است.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 or Specified |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
FLATNESS |
Per 25.4mm λ/4 @ 632.8nm |
|
CLEAR APERTURE |
>90% |
|
SURFACE QUALITY |
40/20 scratch and dig |
|
BEAM DEVIATION |
<3 arc minutes |
|
TRANSMISSION |
Tp > 95% |
|
REFLECTION |
Rs > 99.5% |
|
EXTINCTION RATIO |
1000:1 or better |
|
COATING |
PBS coating on hypotenuse surface, and with AR coating on outside surfaces |
مکعب پرتوی غیر قطبی کننده از یک جفت منشور با زاویه ای راست تحمل بالا که همراه با یک پوشش دی الکتریک فلزی بر روی هیپوتنوژ یکی از منشور هستند ، تشکیل شده است. وابستگی قطبش کم از پوشش فلزی دی الکتریک اجازه می دهد تا انتقال و بازتاب برای حالت های قطبی S- و P- در 5 ٪ از یکدیگر باشد. این بدان معنی است که آنها وضعیت قطبش پرتوی حادثه را تغییر نمی دهند.
|
ATTRIBUTE |
SPECIFICATIONS |
|
MATERIAL |
N-BK7 |
|
DIAMETER TOLERANCE |
+0.1, -0.1mm |
|
BEAM DEVIATION |
+/- 3 minutes |
|
CLEAR APERTURE |
>90% |
|
FLATNESS |
λ/4 @ 632.8nm |
|
SURFACE FIGURE: IRREGULARITY(N) |
<0.5 fringe |
|
SURFACE QUALITY |
60/40 scratch and dig |
|
BEVEL |
< 0.3 mm x 45° |
|
COATING |
Non-polarization beamsplitter coating on hypotenuse surface, and AR coating on outside surfaces. |
|
EXTINCTION RATIO |
46/46 +/-5%, │Ts - Tp│< 5%, │Rs - Rp│< 5% |
