لنزهای توپ شیشه ای نوری

Name: بازرسی با کیفیت
Uploaded: 2023-09-19T01:03:10+08:00
Description: لنزهای توپ از یک توپ کروی بسیار شفاف تشکیل شده است که معمولاً از

Get Latest Price

نوع پرداخت:	L/C,T/T,D/P,D/A,Paypal,Money Gram
اینکوترم:	FOB,CFR,CIF,EXW,FAS,FCA,CPT,CIP,DEQ,DDP,DDU,Express Delivery,DAF,DES
حداقل سفارش:	1 Piece/Pieces
حمل و نقل:	Ocean,Land,Air,Express

Material:

Glass

اکنون تماس بگیرید

توضیحات محصول

ویژگی های محصول

Packaging & Delivery

توضیحات محصول

ویژگی های محصول

نام تجاری: اسب

Origin: چین

دوره ضمانت: 3 سال

مجوز: CSA, pcoc, رسیدن, IECEE, scoc, UL, EPA, GS

سفارشی سازی پشتیبانی: نصب شده, ODM

مکان مبداء: چین

استفاده کنید: نوری

شکل: توپ

Packaging & Delivery

فروش واحد	:	Piece/Pieces
نوع بسته بندی	:	جعبه های پلاستیکی

The file is encrypted. Please fill in the following information to continue accessing it

بازرسی با کیفیت



توضیحات محصول

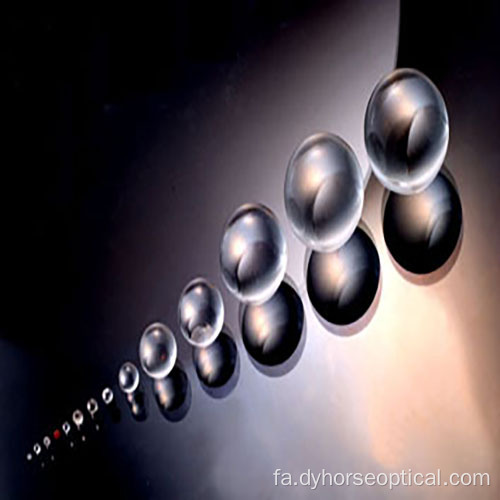

لنزهای توپ از یک توپ کروی بسیار شفاف تشکیل شده است که معمولاً از شیشه جامد (سیلیس ذوب شده) یا ماده نوری دیگر ساخته شده است - بیشتر لنزهای توپ با قطر کوچک ساخته می شوند - چند میلی متر یا حتی کمتر از میلی متر. فیزیک نوری را می توان با تحقق این لنزها درک کرد ، به طور معادل ، دو لنز Plano-Convex که توسط یک هواپیمای موازی از هم جدا شده اند.

لنزهای توپ معمولاً برای بهبود کیفیت سیگنال در برنامه های اتصال فیبر یا برای استفاده در آندوسکوپی یا برنامه های اسکن بارکد استفاده می شود. لنزهای توپ ما دارای فاصله کانونی پشت کوتاه برای به حداقل رساندن فاصله مورد نیاز لنز توپ تا فیبر نوری هستند.

Ball Lens1 Jpg

از لنزهای توپ نیز به عنوان جمع کننده پرتو برای الیاف نوری و برای بهبود اتصال سیگنال بین انتشار دهنده ها ، ردیاب ها و الیاف استفاده می شود. آنها راندمان اتصال بالایی دارند و تراز آن آسان هستند. از لنزهای منفرد برای جفت شدن پرتو لیزر به فیبر نوری استفاده می شود ، در حالی که از دو لنز توپ برای جفت شدن دو الیاف نوری استفاده می شود.
برنامه های دیگر شامل لنزهای عینی برای آندوسکوپی یا سنسورهای نوری و در اپتیک مینیاتوری مورد استفاده برای اسکن بارکد است.
انحراف کروی در تمام لنزهای توپ ذاتی است ، اما اگر انتشار نور به بخش کوچکی از مقطع لنزها محدود نشود ، به مشکل تبدیل می شود. نسبت قطر لنز توپ و قطر منبع ورودی به عنوان D/D مشخص می شود و با افزایش این تعداد ، اندازه نقطه تمرکز در فاصله کانونی پشت لنز نیز افزایش می یابد.
Ball Lens3 Jpg

1) لنزهای توپ که کارخانه ما به طور عادی تولید می کند ، ما می توانیم طبق نیاز ویژه شما نیز تولید کنیم.
* قطر: 0.50mm-150 میلی متر
* تحمل قطر: +/- 0.001mm-0.003mm
* کروی: 0.001
* Qaulity Surface: 80/50 - 20/10

2) انتخاب لنزهای توپ برای اتصال فیبر نوری
* برای اتصال به لیزر به فیبر ، دیافراگم عددی لنزهای توپ باید کمتر یا مساوی با دیافراگم عددی فیبر باشد. لنزهای کروی را می توان از فاصله کانونی پشت در جلوی فیبر قرار داد تا بتواند نور اتصال را از لیزر به فیبر منتقل کند.
آ. به عنوان مثال ، اگر با فیبر نوری با دیافراگم عددی 0.22 کار می کردید ، به لنزهای توپ بیش از 0.22 دیافراگم عددی نیاز دارید.
ب. اگر می خواهید دو فیبر نوری را زوج کنید ، می خواهید از دو لنز توپ یکسان استفاده کنید. اینها را می توان به صورت توالی بین الیاف قرار داد ، با هر لنز فاصله کانونی پشت از فیبر نزدیک به آن.

3) مواد مورد استفاده برای لنزهای توپ
* رایج ترین مواد مورد استفاده در لنزهای توپ عبارتند از: شیشه K9 ، سیلیس ذوب شده درجه اشعه ماوراء بنفش ، یاقوت کبود ، SF11 ، روبی ، BK7 و غیره.
آ. سیلیس درجه اشعه ماوراء بنفش می تواند برای برنامه های UV ، VIS و NIR استفاده شود و یک بستر پایدار با ضریب کم انبساط حرارتی است.
ب. BK7 ، یک لیوان تاج ، دارای شاخصی از انکسار در حدود 1.51 است و اغلب برای نور مرئی استفاده می شود
ج. لیوان یاقوت کبود دارای حق بیمه هزینه ای است اما انتقال نوری بهتری نیز فراهم می کند. این برای برنامه های UV و IR مناسب است.
ball lens2
